農藥甲烷,乙醇離心噴霧干燥機發貨與赤峰市嘉寶仕生物化學有限公司

噴霧干燥機設備設計條件

料液及產品條件

物料名稱：     農藥

固含量：       30%

終濕分：       4--5%   （設計取5%）

溶劑成分：     甲烷，乙醇

料液溫度：     20℃（環境溫度，設計取20℃）

產品堆積比重：  0.4g/cm3

干品顆粒度：    80—100目

參數及工藝條件

溶劑蒸發量:    150kg/h

產  量：       46kg/h

處理量：       146kg/h

熱源和加熱方式：蒸汽+電加熱補償（0.2-0.4MPa）

進風溫度：       170℃     （可調）

排風溫度：       50℃   （可調）

霧化方式：       離心式

霧滴與熱空氣接觸方式：  并流式

粉料捕集方式：兩級旋風+水膜除塵

產品收集方式： 關風器

系統材質要求： 內外全部304不銹鋼

由干燥主塔、熱風分配器、霧化器、觀察人孔、塔內照明裝置、氣動敲擊錘、錐體夾套冷卻系統等組成。

本系統為核心系統。

1、結合試驗級經驗，我們?cè)谥魉脑O(shè)計過程中：1、嚴格計算出霧化器霧化噴距，并將主塔直徑做合理的放大，以防止物料在預干燥過程中發生粘壁現象；2、設計了合理的主塔直筒體的高徑比，以保證物料足夠的停留時間，保證噴霧干燥效果。3、調整了塔錐體的錐度，由常規的夾角 60°調整至55°，充分考慮物料在錐體下料時的順暢。

2、霧化器采用了變頻器調節霧化器的轉速以達到^佳霧化效果。將霧化器底座降低，加大霧化器的霧化盤與塔頂?shù)木嚯x，使得霧化液滴在風的旋壓下無法返頂，以保證系統的正常運行。采用高轉速電機驅動，主軸經齒輪箱增速至15000～16000R.P.M，使得霧化盤線速度高達130m/min，確保霧化效果。帶油壓數字自動檢測安全保護裝置，主軸配有水冷油冷裝置，保證主軸不受高溫而變形。根據成品顆粒要求，霧化盤的孔形可選用圓形孔、方形孔或菱形孔。

3、氣動敲擊錘，采用了日本清新技術的帶聚四氟乙烯頭的新產品，既能確保振擊效果，降低了敲擊時產品的噪音，而且做到了分布合理。

4、設計了塔內1套照明裝置及1個觀察清洗門、人孔。

5、主塔的熱風渦殼采用了加速式的結構，使得熱風在入塔時有效的壓住物料，有序的旋流下降。而熱風分配器也結合了該技術的特點及要求，做到分配器的兩邊均有導風機構，并可任意調節角度，以控制熱風入塔時的切向角度。

收料系統

 噴霧干燥機組的收料系統由二級旋風分離器＋水膜除塵器組合形成。二級旋風均采用高效率旋風進行收集，其收粉率能達到95%左右分，水膜除塵器的回收率可以達到100%。

其他輔助系統

均為知名廠家供應，性能可靠；部分管道考慮了一定的角度設計，采用壓制光潔不銹鋼管，避免了結料、堵料，和局部阻力過大影響物料輸送的現象。

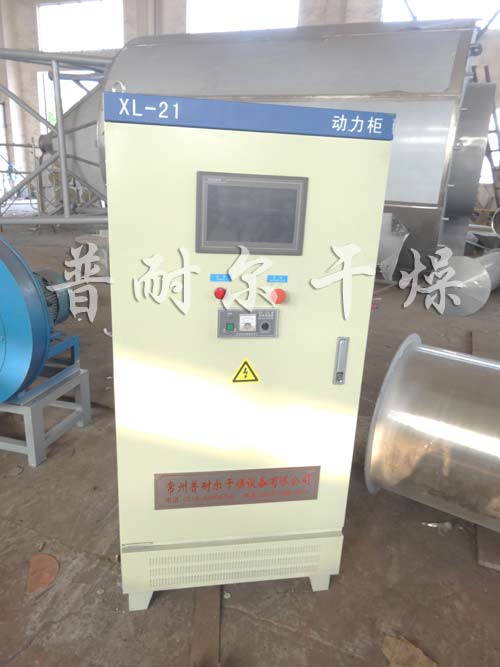

控制系統

由主控元件、可編程器觸摸屏、模糊控制器等組成。

本系統彩色觸摸屏動畫顯示工藝流程，控制設定有關參數，PLC可編程預先設定工藝流程，運用模糊技術自動跟蹤控制變量參數以達到^佳效果。
