  • 氨基酸專用盤式干燥機

氨基酸專用盤式干燥機

關鍵詞:氨基酸盤式干燥機,氨基酸干燥機,盤式干燥機,盤式連續干燥機
案例概述:PLG-2200/8型盤式干燥機一, 工藝條件1. 物料: 氨基酸固體顆粒2. 初含水分: 10%3. 終含水分: 0.2%4. 濕品產量: 500Kg/h5. 干品粒度: 20—40目6. 干品堆積比重: 1.2克/立方厘米7. 干燥溫度: 140℃8. 加熱方式: 蒸汽(0.5MPa)9. 設備材質: 全部304不銹鋼10. 安裝: 室內1…
案例詳情 圖片集錦

PLG-2200/8型盤式干燥機
一, 工藝條件
1. 物料: 氨基酸固體顆粒
2. 初含水分: 10%
3. 終含水分: 0.2%
4. 濕品產量: 500Kg/h
5. 干品粒度: 20—40目
6. 干品堆積比重: 1.2克/立方厘米
7. 干燥溫度: 140℃
8. 加熱方式: 蒸汽(0.5MPa)
9. 設備材質: 全部304不銹鋼
10. 安裝: 室內
11. 電源: 380V 50HZ
12. 環境: 20℃ 760mmHg φ=80%
工藝計算:
1、 每小時0.2%時的干品產量: G干=451 kg/h
2、 每小時水份蒸發量: W =500×(10-0.2)÷(100-0.2)= 49kg/h
3、 每小時10%的濕品產量: G濕= 500 kg/h
濕物料進干燥機前的溫度為20℃;干燥完時的料溫為~80℃;
4、 蒸發水份必須的熱量,水的汽化熱取595 kcal/kg:
Q1=49×595=29155kcal/h
5、 物料升溫必須的熱量,物料的比熱取0.4 kcal/kg?℃
Q2=451×0.4×(80-20)=10824 kcal/h
6、 濕物料中水份升溫所必須的熱量,水的比熱取1.0 kcal/kg?℃
Q3=500×0.1×1×(80-20)=3000 kcal/h
7、 干燥器面積:
Q總=42979kcal/h
熱傳導干燥傳熱公式:Q=KA △T
其中K一般取30
△T==87℃ 則A=16.5平方,
考慮物料終水分較低,且水分越低干燥速度越慢,根據經驗,
擬選用PLG2200--8型盤式連續干燥機 1臺 滿足要求
二.設備選型及主要技術參數
根據要求擬選用PLG2200—8型盤式干燥機1臺
主要工作原理:

     氨基酸盤式干燥機濕物料自加料器連續地加到干燥機的第1層盤上,帶有耙葉的耙臂做回轉運動,使耙葉連續地翻轉物料,物料沿著指數螺旋線流過干燥盤表面,在小干燥盤上的物料移到外緣,并在外緣落到下方的大干燥盤外緣,在大干燥盤上的物料向里移動并從中間落料落入下一層小干燥盤中,大小干燥盤上下交替排列,物料得以連續地流過整個干燥機,中空的干燥盤內通入加熱介質,加熱介質從一端進入另一端導出,已干燥物料從^后一層干燥盤落到殼體底層,^后被耙葉移動到料口排出。蒸發出來的水蒸汽由設置在頂部的排濕口排出,尾氣由脈沖除塵器過濾后排出室外。底部排出的干物料直接包裝。

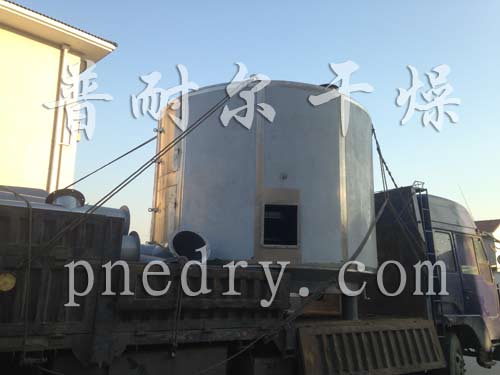

氨基酸盤式干燥機,盤式干燥機

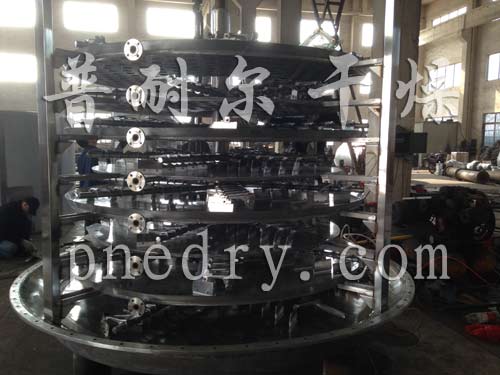

氨基酸盤式干燥機,盤式干燥機

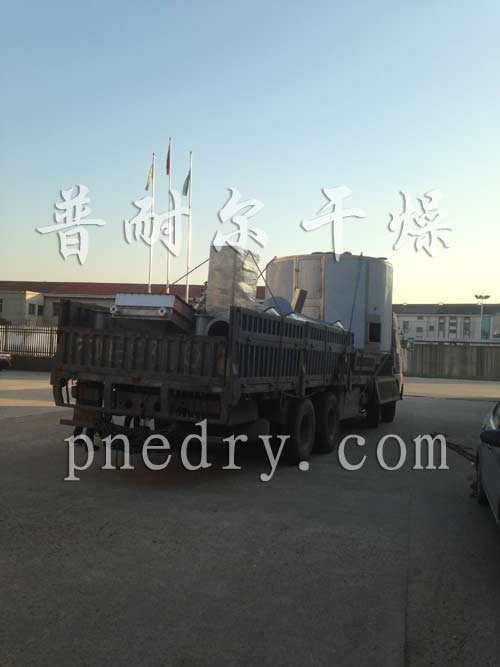

氨基酸盤式干燥機,盤式干燥機

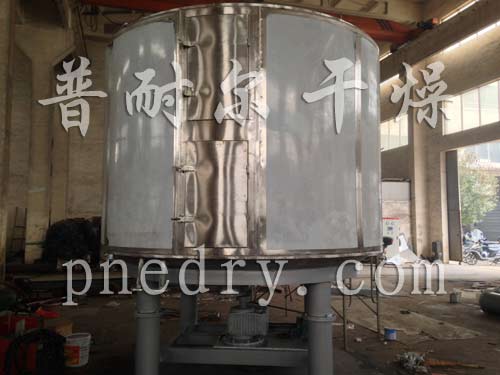

氨基酸盤式干燥機,盤式干燥機

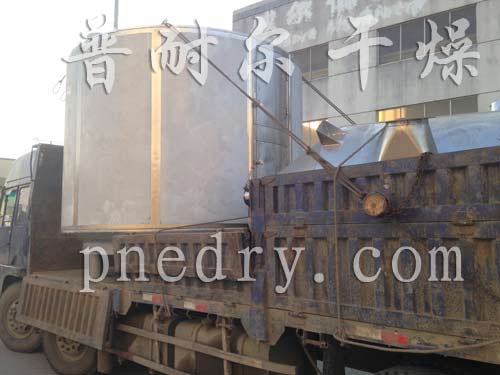

氨基酸盤式干燥機,盤式干燥機
