真空盤式干燥機適應物料：
  密閉回收溶劑盤式連續干燥機流程適用于需回收溶劑的干燥過程和濕份為易燃、易爆、有毒物質，不能直接排入大氣，必須進行回收處理的干燥過程。如濕份 為甲醇、乙醇、汽油、吡啶、石油醚、鹵代烷烴、丙酮、甲醛等。在基本配置基礎上，加設進出物料連續閉鎖器、冷凝器、溶劑接收罐和真空 泵。從干燥器中逸出的濕份（溶劑蒸汽）從干燥器頂部進入溶劑回

收冷凝器中，在冷卻介質的冷卻下凝結成溶劑液體，進入溶劑接收罐，不

凝 氣體離開溶劑接受罐由真空泵排空。冷卻介質應根據溶劑的特性，選用冷卻水或冷鹽水。
  1 濕物料 2 定量加料器 3 連續球閥進料 4 真空盤式干燥機5 冷凝器 6 加熱介質進 7 加熱介質出8 溶劑接收器9 真空泵10 干品11 冷卻介質進12 冷卻介質進13 尾氣排空
真空盤式干燥機氮?dú)庋a(bǔ)充原理：

     氮?dú)庋h(huán)保護的盤式連續干燥機流程適用于特別容易被氧化、特別容燃、易爆和劇毒物質的干燥。在基本配置的基礎上，配備溶劑冷凝器、溶劑接收罐、惰性氣體循環 機、翅片加熱器、惰性氣體補充罐等設備。濕物料由定量加料器經連續閉鎖器加入到干燥器中，自上而下運動完成干燥過程。干物料從干燥器 底部經連續閉鎖器排出，從物料中逸出的濕份從干燥器頂部進入冷凝器中凝結成液體，流入溶劑接收罐中，被冷卻后的惰性氣體有循環機輸送 到干燥器內，吸收物料的濕份后進入冷凝器內重新冷卻，形成閉路循環。惰性氣體進入干燥器前，須經翅片加熱器進行預熱，惰性氣體儲罐能 向系統中補充損耗掉的氮?dú)狻?

7. 進料溫度：              70℃

8. 出料溫度：              100℃

9．熱源要求：             蒸汽

10．材質：               主機內部及外壁采用304，其余為碳鋼噴漆

11. 安裝:                  室內

12. 電源:                 380V  50HZ  三相五線

13. 環境:                 20℃  760mmHg   φ=80%

14. 干燥方式：            真空盤式連續干燥

工藝計算：

 t進料=70℃    t出料=100℃（干燥完時）

(1)G濕=750kg/h

(2)G干=301kg/h

(3)溶劑蒸發量：W =449kg/h

(4)蒸發溶劑必須的熱量：Q1=267155kcal/h（按照水的汽化潛熱計算）

(5)干物料升溫必須的熱量：Q2=3612kcal/h

(6)濕物料中溶劑升溫的熱量Q3=22500kcal/h

 (7)總熱量：Q總=293267kcal/h

 (8)蒸汽耗量：S=533kg/h

 (9)對數平均溫差： △TM=73℃    K取55

(10)干燥面積：A=73M2

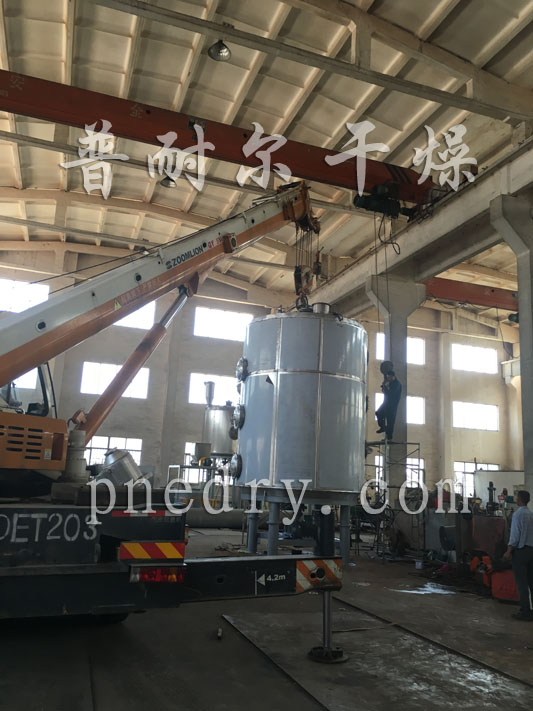

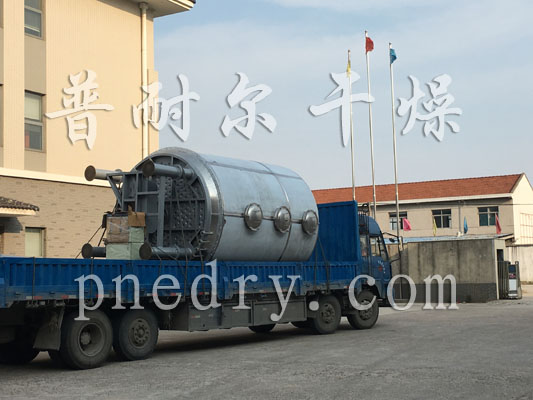

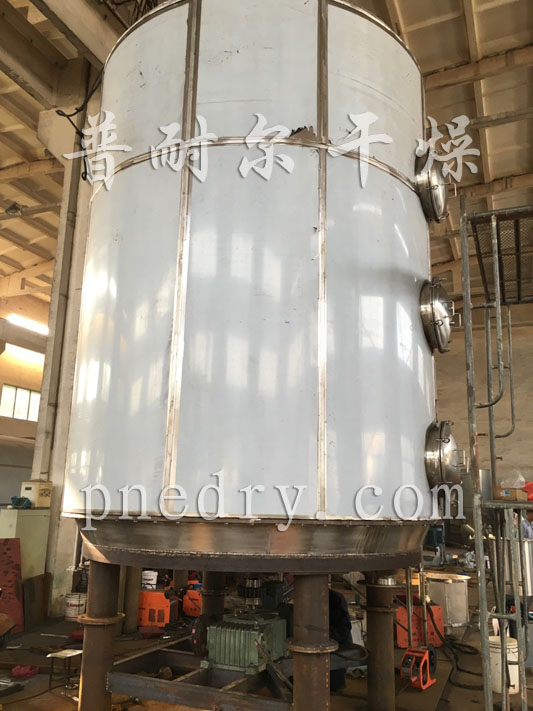

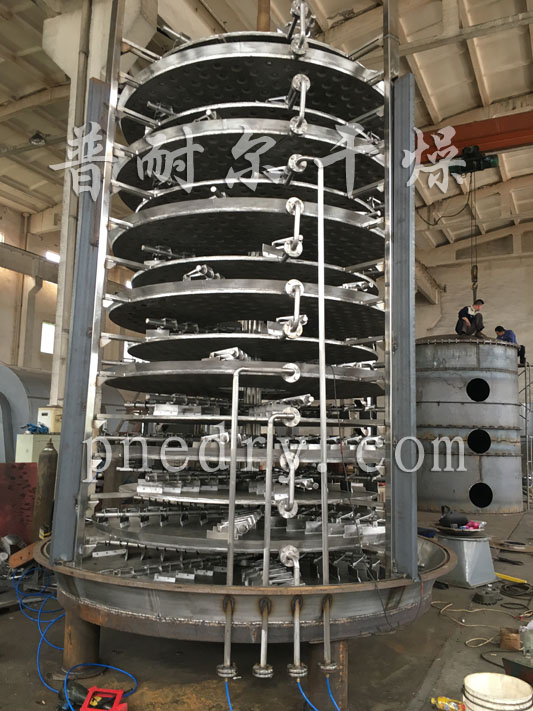

真空盤式干燥機發貨現場
